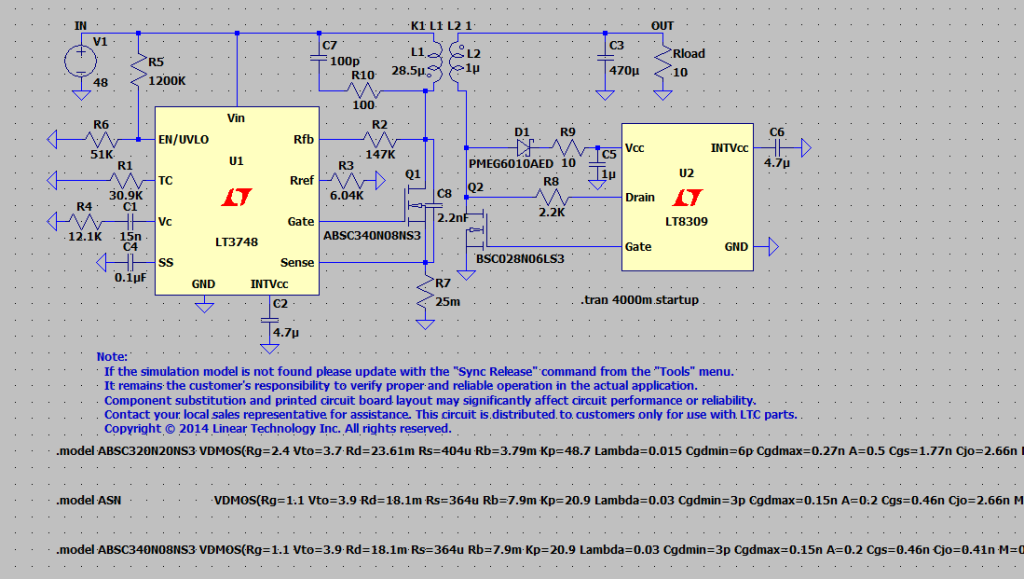

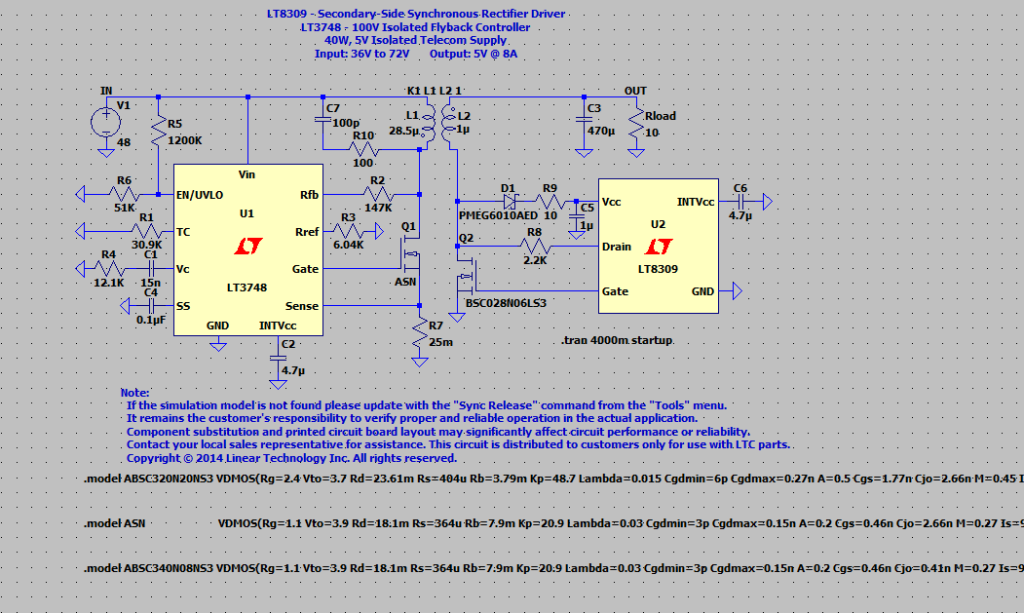

最近粗略的看了三个PoE PD方案，分别是： 核心芯片 品牌 拓扑结构 说明 BD9G341AEFJ ROHM Buck 非隔离、无变压器单元。外围电路简单。需前端PD模块。 LT3748 LINEAR Flyback 隔离、反激、主边反馈。需前端PD模块。 Si3404-A-GM SKYWORKS Flyback 隔离、反激、副边反馈。内置PD模块。 DPA425R 从电路的复杂程度上而言，BD9G341AEFJ看上去是最简单的。它没有用到变压器结构、也没有隔离机制，因而用到的IC既少、又容易获得。所以我想先尝试以BD9G341AEFJ为目标，自己试着实现一个DCDC模块。 在Mouser上能够看到这个芯片共有两款料号，分别是BD9G341AEFJ-E2和BD9G341AEFJ-LBE2。其中后者尾椎中多出来的“LB”是long time support in Industrial market的含义。也就是说如果面向工业化设计时，BD9G341AEFJ-LBE2这款芯片更适合采用。 此外在Mouser上还有一款BD9G341AEFJ-EVK-101评估板，它的BD9G341AEFJ-EVK-101…

在2025年4月21日的《通过MT3608进行升压问题不大》文章中，提到了一句“关于上面的第4点，要再花时间额外写一篇博客”。当初遇到的是什么问题呢？ 我从电源板上得到“电能”之后，会将电能分成5V和11.4V两路，传递给蜂鸣板，以令蜂鸣板上的两部分模块同时开始工作。然而在这个电力传输通道上，却出现了一些莫名其妙的情况：通过中间的四根导线将电能传递到蜂鸣板之后，蜂鸣器发出来的声音十分浑浊、沙哑。 我现在已经记不清之前写文章时听到的声音状态了，而现在听到的声音状态一定和之前的不一样、有了些许好转，但依然不是饱满、洪亮的声音。 这个问题，还要再花时间研究一下。 其实我也不用纠结之前听到的声音有多么恶劣，毕竟最近一段时间对电路进行了很大幅度的调整，可能已经解决了不少问题。只需要在此刻听到的声音的基础上，继续完善、优化电路就可以了。

如前文提到的，上一版电路板无法正常工作，原因就是IP5407芯片停止工作了。然而与前文猜测的也许不同，并不一定是我猜测的PCB布线过窄引起的。还有可能是外部线缆（从电池到PCB、从开关电源到PCB）的线径太小；还有一种可能就是上一版电路中，我在输出位置使用的3颗22uF电容用的是X5R导致的。 无论哪一种可能性，本质上都是IP5407看到的电池电压出现了错误、虚低，导致芯片停止工作。 因为没有精力逐项排查，所以我今天新做出来的电路，就索性将上面的怀疑问题，全都改良了一遍。结果，问题得到解决，现在电路可以正常工作了。因而也就不再仔细推敲上一版中究竟是哪里出现的问题了。 现在接下来的工作开始变得有些尴尬：接下来做什么呢？ 想着应该是先将整体功能全部实现出来，所以下一个工作，就是完成前面板PCB的设计与制作。 经过测试，这个电路还是存在问题的 现在怀疑是C7这颗电容是多余的，但是在反复测试过程中，将电路板烧毁了。还要再找时间重新做一块电路板，好辛苦。我为什么会怀疑是C7电容导致的问题呢？ 现在IP5407上电之后，明显会出现一个1秒的延迟，看它的技术手册提到1s停摆是因为出现了过流保护、会间断1秒重新上电。当我将电路导通时，整个电路中C7这个电容是饿着的、并且这个电容容量还不小，所以它很可能会在上电瞬间吃电吃到过流，引起IP5407停摆。一秒之后，C7已经被其他电容充上电、也被上一次停摆之前充上电，所以整个电路就是稳定的，所以只要经历一次停摆，就能恢复正常工作。 如此想来，C7现在就是重点怀疑对象。

之前想到一个简单的电路，然后画了画、今天动手试了一下，感觉没有问题、可以实现。但是比较郁闷的是其中要使用单刀双掷开关、或者更方便一些就是使用双刀双掷开关。虽然使用更高级的开关可以让电路简化，但是这些高级的开关并不好找，即便真的有、手感上和形式上也很难满足我的需求。 所以我觉得还是退而求其次，用比较简单的单刀单掷开关来实现吧。以下是第一部分电路的重新规划——完全改用单刀单掷开关来实现。电路看上去应该是可以运行的，不知道实际效果怎么样，还要再花时间搭建真实的电路来验证一下： 我设想的电路整体分成三个部分，上面是第一部分。现在觉得第一部分的电路无论怎么实现，都是可以搞定的，毕竟它的功能最简单；难的是第二部分的电路，没有想好怎么才能只通过一个单刀单掷开关实现。 另外，上面的第一部分电路现在也只是核心功能，如果考虑到更复杂的情况，例如将LED增加进去，也会让问题变得复杂。 看来这个“小功能”也不是一朝一夕能够搞定的，我索性也就不着急、慢慢学习、慢慢尝试了。 想了想，第二部分电路的结构大概清晰了，并且有对第一部分电路进行了微小调整，至此的基本思路如下：

Day: 44, SLOC: 6182。 前阵子将仿真软件的基本开发环境搭建起来、勾勒了个整体的模型结构，并且先有的没的将符号绘制、图像渲染、参数调整、计算输出……都草草实现了一遍，绝大多数都是以快速成型、不确保正确为原则开拓的代码基底。 这套开发环境的构建原则是“尽量轻巧”，因而甚至连IDE工具、CMake都没有引入，纯粹使用裸代码撰写，虽然过程痛苦，换来的却是十分的轻便，而且每一行代码都是纯手写，代码敲得十分过瘾。 上面的快乐时光结束之后，就是实打实的撰写每一个具体方法，再不能天马行空、一日百行。每天代码增长大约只有几十行。好在我对模块拆分的很细，基本上每一天都能有个小小的新功能被实现出来。 今天完成的是AC电源的引入，现在终于可以看到一张“时域动画”，效果比之前每天看到的“直流稳态”要灵动一些。 接下来要完成的是电容的引入，这是一个比较重要的、也是需要用到更多核心计算机制的IC，一旦完成了电容的引入，就可以进行一些基本电路的仿真了。 当然，电容的引入并不是1、2天就能完成的事情，所以这期间还会找一些相对容易的功能也一起实现。例如：对已经绘制了的线段、IC进行删除、移动。这样以上普通功能和“难点功能”，就共同构成了本周要进行的开发需求。
