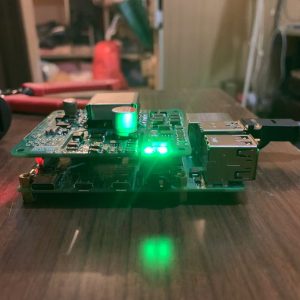

之前的文章中提到可能是纹波导致输出电容发热，经过这几天的学习和胡乱揣测，我现在感觉并不一定是纹波导致的、倒更像是“输出电容自谐振振铃”导致的发热。 个人感觉，输出纹波是与SW开关同频率的波形，也就是每一次SW将能量输送到输出端，这个“输出能量”会同时为负载供电、为输出电容充电，必然会有一个小小的电压升高。反之，当SW导通时，原边开始蓄能、此时的副边只能依靠输出电容进行能量的继续提供，因而电压必然会有一次短暂的跌落。 上述过程中，对于输出电容位置，就会随着SW开关的关闭、导通，形成电压的提升、跌落。这样形成的电压波动，是与SW开关频率相同的，是为“纹波”。由此可以看出来，输出电容的容量越大，纹波相对就会越小；反之，输出电容的容量越小、则纹波幅度就会越大。 这样在输出位置上的电压波形，也就会作用在负载上、作用在输出电容上： 对于后面的负载，这样的电压波动显然是有害的，暂且不论。而它作用在输出电容上，就会令输出电容的ESR产生功耗，从而发热，这一点应该也是显而易见且可以解释的。 然而我使用的输出电容高达820uF，并且ESR相对比较小——只有30-45mΩ左右。如此巨大的输出电容，按理来说纹波就会比较小、甚至可以认为输出是平缓的。然而实际上这颗820uF的输出电容发热还是非常严重的。 电容上不仅仅有寄生的ESR，还会有寄生的ESL，如此看上去似乎只有一颗C，事实上它的内部是一个完整的LCR串联结构。因为LC串联产生了谐振，从而导致除了纹波之外，还有“电容自谐振”现象。又因为这个“电容自谐振”有着如下两个特点： 1、它是在每一个SW开关周期内的开始时刻产生的，大约会震荡5-20次，因而其频率至少是SW频率的5-20倍；关键是它并非填满整个SW周期，只在SW开始时的1/10时间内产生，因而其频率是SW频率的50-200倍。如此推算，对于25kHz的SW频率，那么输出电容上的自谐振频率就可能高达750kHz-5GHz； 2、这个谐振会快速的（5次）消减、当然也可能相对慢一些（20次）的消减下去。无论快慢，它就是在每一次自己产生谐振之后就逐渐消减下去的，宏观上看是一个被“包络线”包裹的波形，因而也被称作“振铃波形”。这个振铃中最大的峰值出现在第1-3次上，其瞬时电压可能会远远超过预期的输出电压，因而其瞬时电流也就会非常非常的大； 我现在感觉输出电容之所以发热严重，恰恰就是这个振铃中的“第1-3次”产生的巨大电压和电流，作用在电容的ESR引起的。 虽然可以通过在输出电容旁边并联一些MLCC电容得到缓解，但是还没有很详尽的数据和实验来证实、并且量化效果。 好在我做的这个电路板，已经有了一个初步的形态，接下来只要时间、精力、财力允许，我想就可以继续在这个课题上多花一些时间进行钻研与学习了。 PS：以上提到的输出电容非常烫手，是在使用电子负载测试5V4A时的情况。实际上当前这块电源板在驱动树莓派时（单纯的只是将树莓派点亮、并没有跑太大的应用时），板子的温度还是比较低、手感感觉只有上面的变压器是温的，输出电容几乎没有温度。
